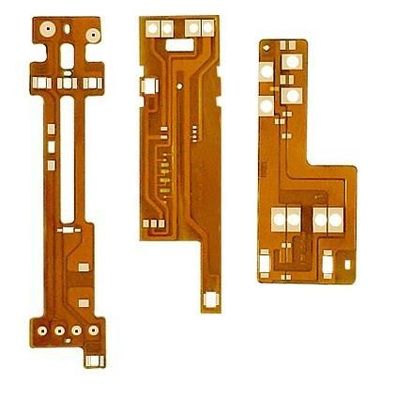

मुख्य उत्पाद, फ्लेक्स पीसीबी (लचीला मुद्रित सर्किट), कठोर-फ्लेक्स पीसीबी
आइटम | एफपीसी प्रक्रिया क्षमता |
परतों की संख्या | एक तरफा, डबल पक्षीय, बहुपरत, कठोर-फ्लेक्स पीसीबी |
आधार सामग्री | पीआई, पीईटी |
कॉपर मोटाई | 9um, 12um, 18um, 35um, 70um, 105um |
सबसे बड़ा बोर्ड एरिया | 406 मिमी एक्स 610 मिमी / 16 "एक्स 24", सबसे बड़ा 7 मीटर की लंबाई एक तरफा फ्लेक्सिबल मुद्रित सर्किट बोर्ड में हो सकता है |
यांत्रिक ड्रिलिंग के न्यूनतम छेद व्यास | 0.2 मिमी / 0.008 " |
लेजर ड्रिलिंग का न्यूनतम छेद व्यास | 0.075mm / 0.03 " |
छेद-छिद्र का न्यूनतम छेद व्यास | 0.50mm / 0.02 " |
होल के माध्यम से चढ़ाव की सहिष्णुता | +/- 0.05 मिमी / ± 0.02 " |
न्यूनतम रेखा की चौड़ाई | 0.075mm / 0.003 " |
न्यूनतम रेखा रिक्ति | 0.075mm / 0.003 " |
छीलने की ताकत | 1.2 किग्रा एफ / सेमी |
आकार प्रसंस्करण | मुद्रांकन मर, काटना, लेजर प्रोटोटाइपिंग |
सहिष्णुता का प्रकटन | +/- 0.05 मिमी / +/- 0.02 " |
मिलाप मास्क प्रकार | पीआई मिलाप मास्क कवरला फिल्म या पीईटी मिलाप मास्क Covelay फिल्म फाड़ना |
मल्टी रंगीन तरल फोटो-इमेरेबल मिलाप मास्क इंक, थर्मोसेटिंग मिलाप मास्क इंक | |
सतह का उपचार | चढ़ाना टिन, विसर्जन टिन, चढ़ाना निकेल गोल्ड, ईएनआईजी (इलेक्ट्रोलाइस निकेल विसर्जन गोल्ड), विसर्जन निकेल गोल्ड, केमिकल निकेल गोल्ड, ओएसपी (कार्बनिक सोल्डररीबिलिटी संरक्षक), विसर्जन रजत |
